내진 시스템 개발
EARTHQUAKE-PROOF SYSTEM DEVELOPMENT
내진 시스템 개발
Earthquake-Proof System Development

주요설비 및 소방설비에 대한 내진 System을 적용했으며 내진시스템 계산서를 통한 최적화된
내진 System 적용 및 TEST

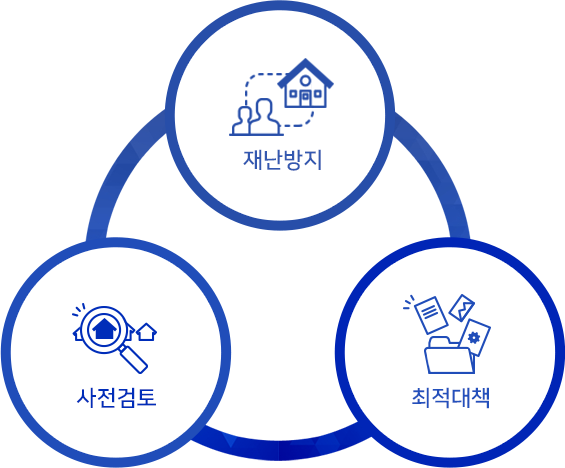

필요성
01
재난방지
지진 발생시 건축구조물 및 주요설비의 손상을
최소화하여 인명피해 방지와 자산가치를 보존
주요 설비 및 배관에 대한 내진 적정성 검토
02
사전검토
사업장 주요 설비 지진 피해
영향성 검토 내진 영향성 검토
03
최적대책
사업장 주요 설비 내진 설계
내진 성능 시험 조건
1 ~ 50Hz
스펙트럼 Damping 적용 값 : 2%[일반적 적용, 전기통신설비 내진시험 방법 규격]

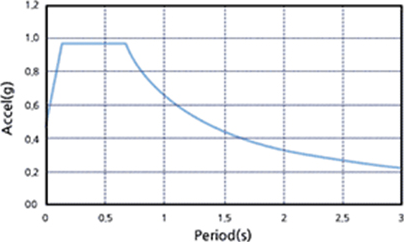

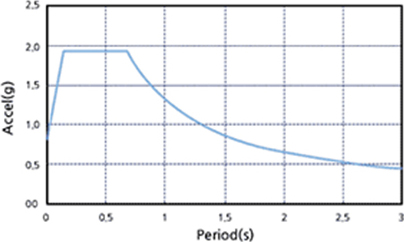

설계 스펙트럼 : S등급 적용
Model X, Y [수평] Z [수직]
내진등급S

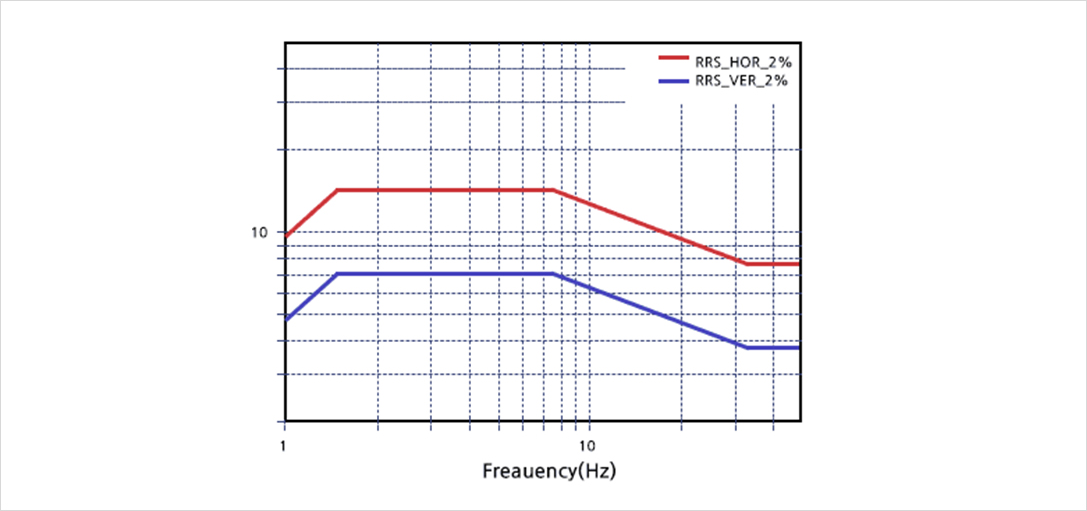

요구 응답 스펙트럼(내진 S등급 댐핑 2%)
시험 구조물
2ton급 구조물(일반 공조장비 기준)
대상 내진제품

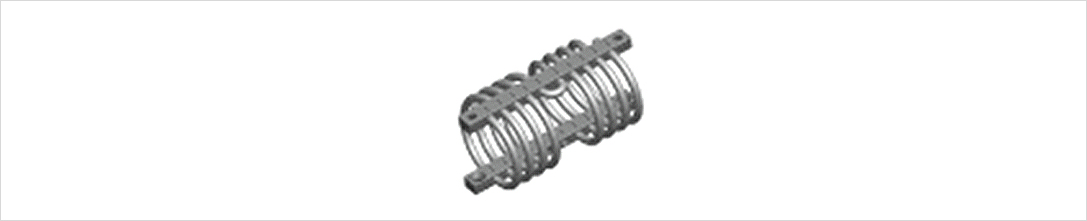

[와이어마운트] VWM
KTL 내진 실험 동영상
내진시험 2회 반복 후 구조적 건전성 점검결과
항목 결과 비고
시험품 단방향 최대변위 14.4mm
시험대상설비의 전복 또는 전도 이상없음
시험대상설비의 바닥 고정부 이탈 이상없음
설치된 구성품의 이탈 이상없음
시험대상설비의 프레임 변형 또는 파손 이상없음
앵커링, 볼트 등의 고정장치 자체의 균열, 변형 및 절단 이상없음
기타 육안으로 확인이 가능한 변형이나 파손 이상없음
대상 내진제품

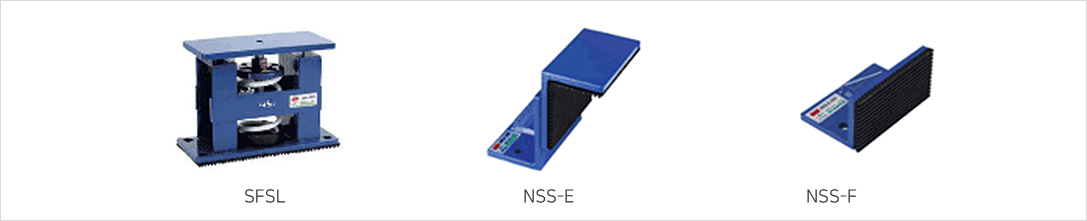

[Restrained Spring Mount] SFSL
[내진 스토퍼] NSS-E, F
제품 테스트 영상
내진시험 2회 반복 후 구조적 건전성 점검결과
항목 결과 비고
시험품 단방향 최대변위 9.3mm
시험대상설비의 전복 또는 전도 이상없음
시험대상설비의 바닥 고정부 이탈 이상없음
설치된 구성품의 이탈 이상없음
시험대상설비의 프레임 변형 또는 파손 이상없음
앵커링, 볼트 등의 고정장치 자체의 균열, 변형 및 절단 이상없음
기타 육안으로 확인이 가능한 변형이나 파손 이상없음
