충격방지 제품 및 신기술개발
WIRE MOUNT
Shock Control
제품소개

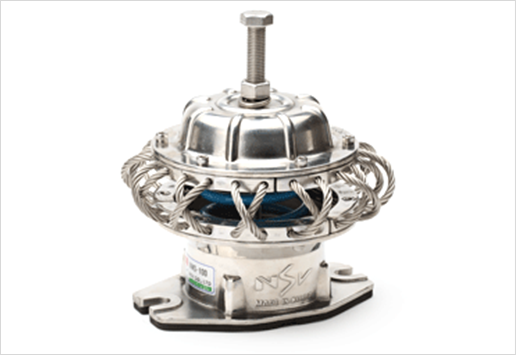

Wire rope의 탄성과 감쇠효과를 이용한 Isolator로 진동을 차단하는 방진기 역할과 충격을 완화하는 완충기 역할을 동시에 할 수 있는 장점이 있다. 당사는 이러한 Wire rope의 특성을 이용하여 다양한 방식으로 Mount화하여 폭넓은 요구조건에 부합되도록 개발을 수행하고 있다. 가진력에 의한 진동이 지지부를 통하여 외부로 전달되는 것을 방지하고, 장비 위에서의 동적변위를 동시에 감소시키는 유용한 Mount로서, Stiffness가 변위의 증가에 따라 감소하는 Softening특성과 Wire상호간의 Friction Damping으로 인해 발생하는 감쇠량은 다른 마운트들이 갖추지 못한 우수한 특성이다.

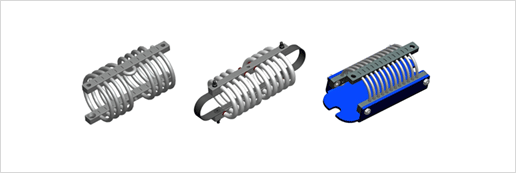

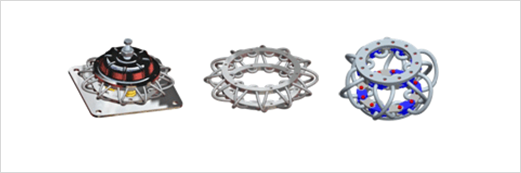

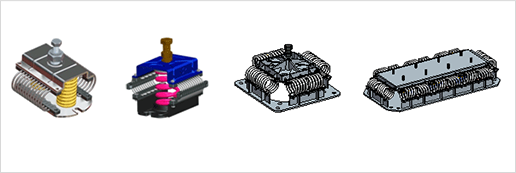

VWM type
VWR type
VWA type

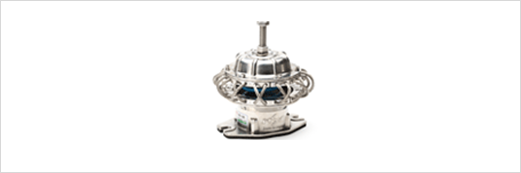

VWS type
충격방지 제품 및 신기술개발
충격과 진동을 동시에 흡수할 수 있는 Isolator
전 재질이 Stainless Steel로 되어 있어 내부식성 및 강성 우수
높은 감쇠 기능으로 서어징이 발생하지 않고, 공진시 진동 전달율을 최소화
설계 및 취부방법에 따라 원하는 Stiffness 변화
수평방향의 진동을 효과적으로 제어
100Hz 이상의 고주파 차단 효과에 우수
내열성, 내오존성, 내부식성, 내유성 우수
Wire Mount의 적용 용도
방진성능과 동적 안정성을 요하는 장비
완충을 요하는 장비
컨테이너 내부에 설치되어 이동하는 정밀 장비
잠수함, 선박 등에 설치되는 정밀 장비
옥탑에 설치되는 냉각탑, 냉동기 등 공조장비
특허등록
등록번호 : 10-1362924, 10-1362926, 10-1362927

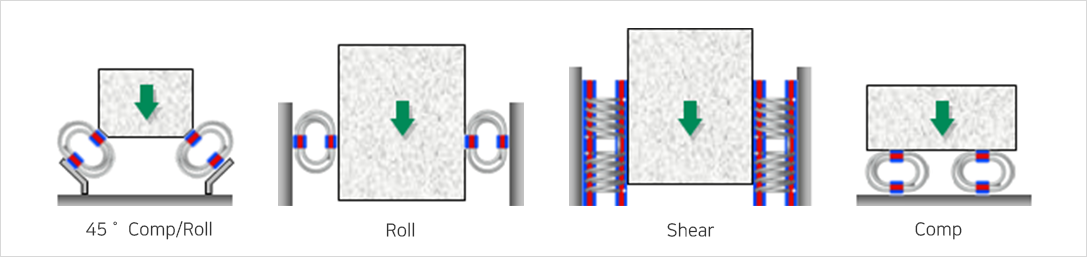

시험

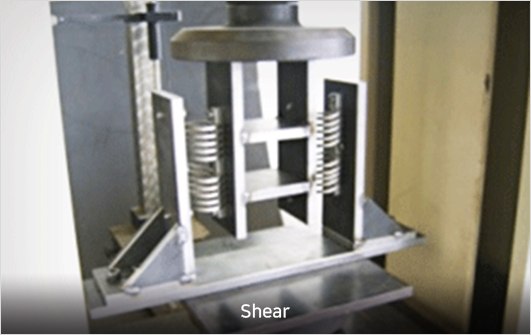

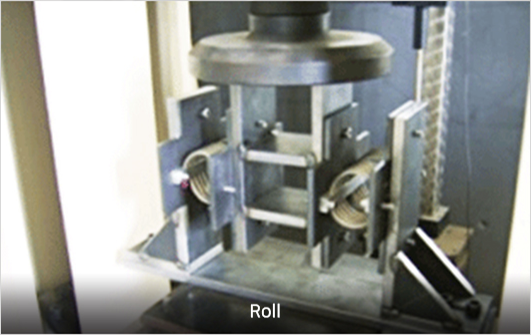

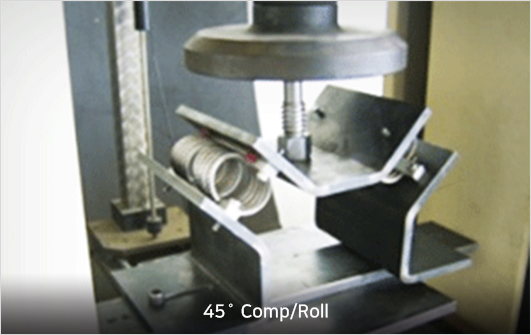

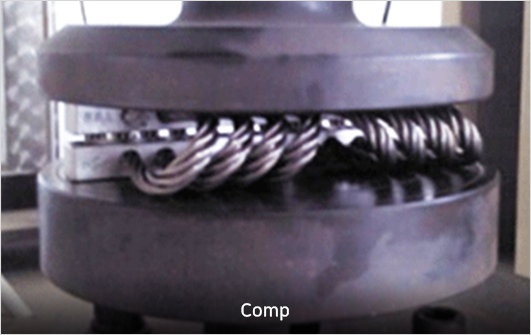

시험결과
표준화

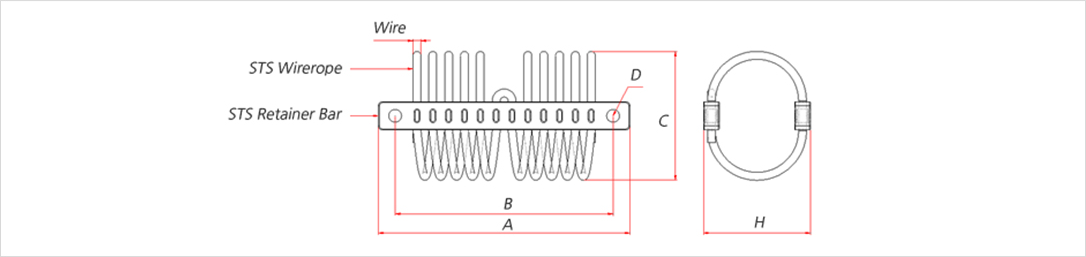

Model Dimensions, mm Max.
Dynamic
Travel, mm
Max.
Load, kgf
A B D C H Wire
VWM-04-100
VWM-04-200
VWM-04-300
125 110 6.5 45
55
65
35
45
55
4.0 13
16
30
90
60
50
VWM-05-100
VWM-05-200
VWM-05-300
125 110 6.5 45
55
65
35
45
55
5.0 13
16
30
200
140
90
VWM-06-100
VWM-06-200
VWM-06-300
150 134 6.5 60
70
80
50
60
70
6.0 15
25
35
240
170
110
VWM-08-100
VWM-08-200
VWM-08-300
190 170 8.5 80
100
120
70
90
110
8.0 25
45
65
270
200
160
VWM-10-100
VWM-10-200
VWM-10-300
250 230 8.5 110
130
150
90
110
130
10.0 50
60
75
300
240
150
VWM-12-100
VWM-12-200
VWM-12-300
250 230 8.5 130
150
170
110
130
150
12.0 55
70
95
600
550
400
VWM-16-100
VWM-16-200
VWM-16-300
320 280 Φ11.0 110
130
150
130
150
170
Φ22 55
70
95
1300
1000
800
VWM-22-100
VWM-22-200
VWM-22-300
420 380 Φ11.0 130
150
170
140
165
190
Φ22 50
70
90
1500
1300
1100
진동방지 제품 및 신기술개발
TOTAL DAMPER
Vibration Absorber
제품소개

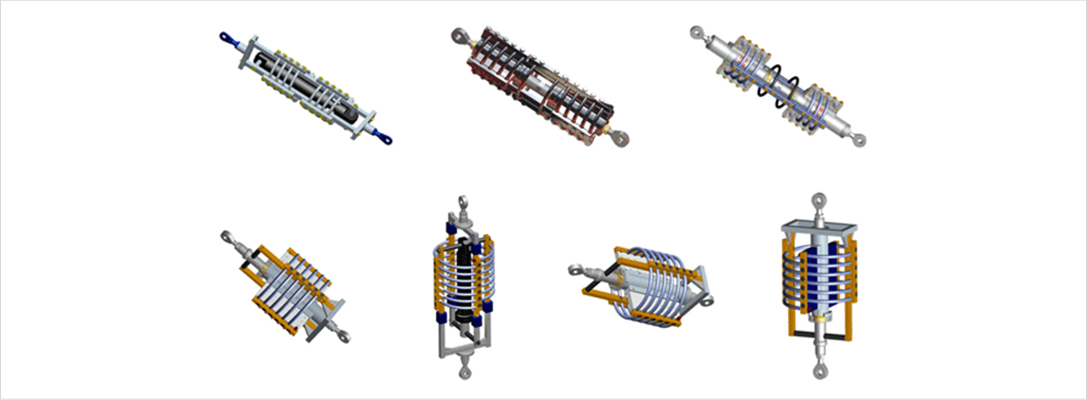

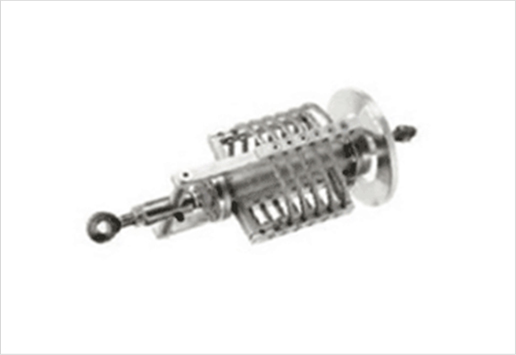

Damper는 진동에너지를 유체의 점성이나 재료의 마찰에 의해 열에너지로 변환 하여 소산시키는 것을 총칭하는데, 당사는 감쇠력이 우수한 Friction Damper와 Wire Damper를 조합하여 단점을 보완하고 장점을 극대화한 일체형 Total Damper를 개발하였다.
동특성 시험결과 2배 이상의 감쇠력과 탄성력이 증가하는 효과를 얻을 수 있었고, 전 재질을 Stainless Steel로 제작함으로써 내부식성, 내구성 등을 향상시켰다. 또한, 다양한 Stroke과 Reaction Force 등에 대응할 수 있도록 조립식 구조로 설계하였다.

Total Damper
Total Damper의 장점
전주파수 대역에서 우수한 감쇠효과
진동변위의 크기에 상관없이 거의 일정한 감쇠효과
설계에서 요구하는 Stroke와 Reaction Force를 자유자재로 변경이 가능한 구조
Compact한 일체화된 구조
전 재질이 Stainless Steel로 되어 있어 내식성 및 내구성 우수
내열성, 내오존성, 내부식성, 내유성 우수
Total Damper의 적용 용도
열팽창에 의해 변형이 큰 배관
자체 진동에 의해 동적변위가 큰 장비
배관의 동적변위를 제어하여 배관 건전성 확보
특허등록
등록번호 : 10-1362938

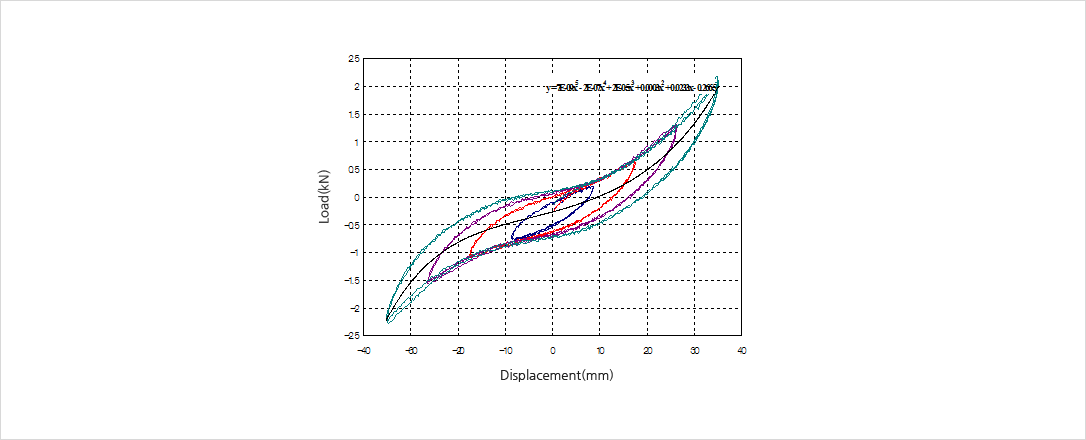

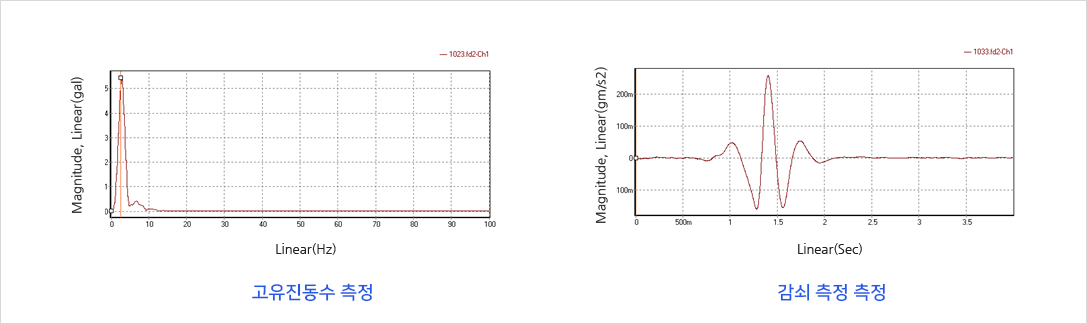

Total Damper(VD10)의 동특성시험

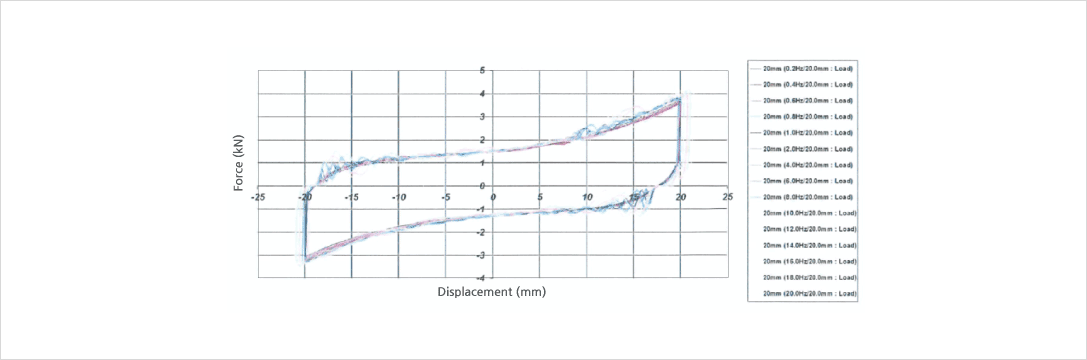

± 20mm 가진 시험결과
미세진동방지 제품 및 신기술개발
AIR SPRING MOUNT
Microvibration Control
제품소개

1㎛ 이하의 미진동 및 저주파진동을 제어하기 위해서는 보편적으로 진동절연 효율성이 우수한 Air Spring을 사용한다. Air Spring은 고유진동수가 낮고 Surging현상이 없으며, 완충효과가 우수하기 때문에 반도체 장비와 같은 초정밀 장비류에 주로 사용된다. 당사는 Air의 탄성을 이용한 이러한 Air Spring을 다양한 장비에 효과적으로 적용하기 위해 다양한 방식으로 Air Spring Mount를 개발하고 있으며, 다양한 방식으로 Damping을 부여하여 별도의 Damper 설치 없이 장비의 동적안전성 및 빠른 안정화를 도모하였다. VAM Type은 밀봉형 Air Spring으로 Air line 연결 없이 손쉽게 사용할 수 있는 제품이고, VAD Type은 2.0 Hz이하의 낮은 고유진동수 특성을 갖고 있기 때문에 정밀장비 제진용으로 적합하다. VAB Type은 Stroke가 크기 때문에 제진뿐 아니라 차제 진동이 큰 장비의 방진용으로도 적합하도록 개발하였다. 특히 VZD type은 Negative Stiffness 원리를 적용하여 1 Hz 이하의 고유진동수를 얻을 수 있어 Active System보다 우수한 효과를 얻을 수 있다.

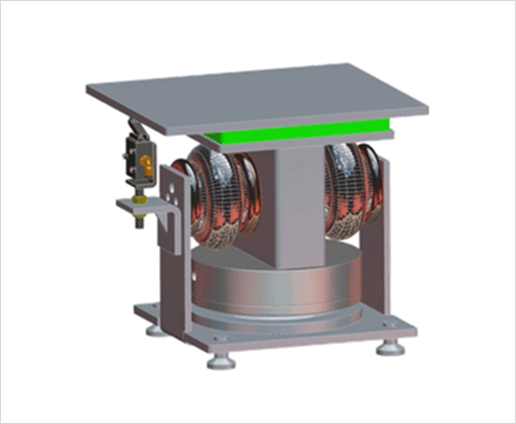

VAD type
VAM type
VAB type
VZD type
Air Spring Mount의 적용 용도

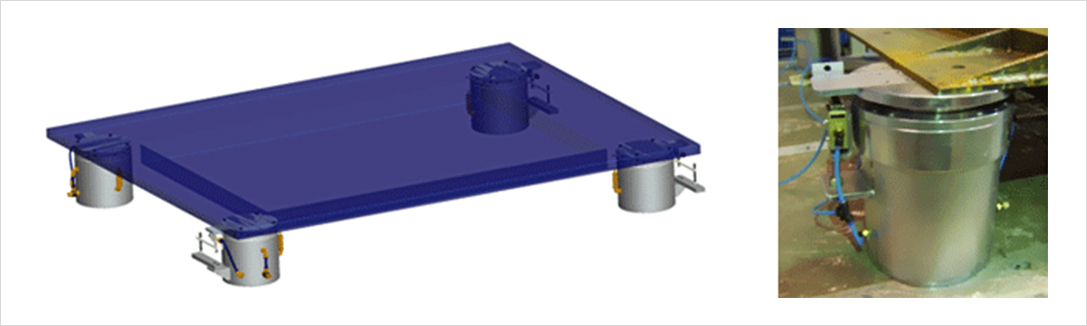

반도체 정밀 제조장비
3차원 측정기, 스캐너 등 정밀 검사 및 측정장비
FAB안에 설치되는 혐진 장비
Auto Leveling이 필요한 정밀 장비
주변 진동 차단을 요하는 장비
특허등록
등록번호 : 10-1362928, 10-1362930
시험
시험결과
표준화

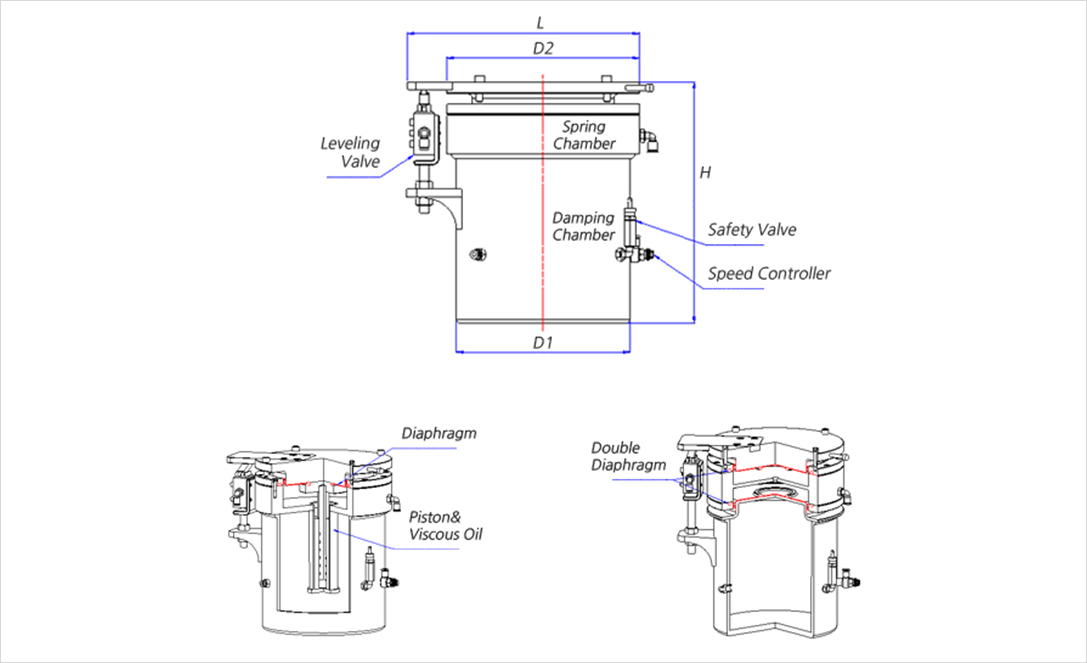

Model 적용하중,kgf Dimensions, mm
D1 D2 H L
VAD-120 300 120 120 160 170
VAD-180 800 150 180 220 220
VAD-240 1,500 220 240 300 290
VAD-300 3,000 270 300 300 350
VAD-380 5,000 350 380 300 430
VAD-500 10,000 460 500 300 550
VAD-680 20,000 640 680 300 730
진동방지 제품 및 신기술개발

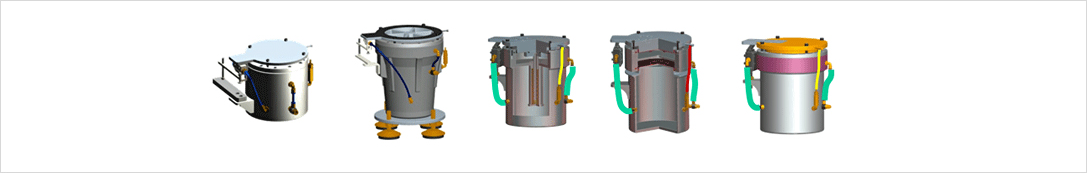

OIL DAMPER MOUNT
Vibration Control
제품소개

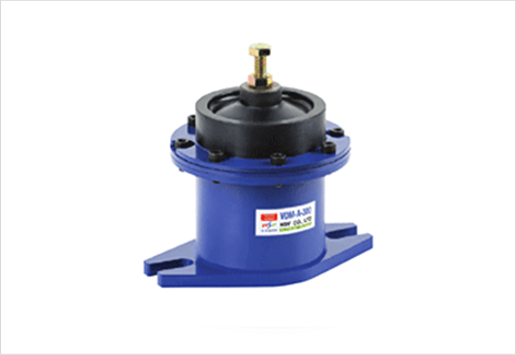

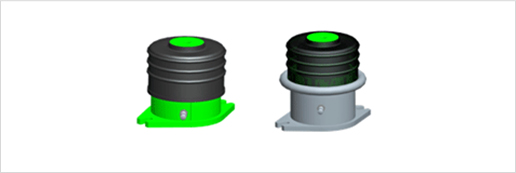

오일이 충전되어 있는 Damper와 Spring, Rubber의 장점만을 결합하여 충격력 및 주기적 진동에 매우 우수한 효과를 발휘할 수 있는 일체형 Mount이다. 충격진동의 1차적인 감쇠는 Oil에 의해 마찰열 에너지로 소산되며 1차적으로 주기적인 가진력의 감쇠는 고무부와 Spring에 의해 감소된다. 상부 고무부는 내유성, 내오존성이 좋은 CR(Neoperene)계 합성고무로 제작되어 있다. 제품 조립후 Spring의 장점 변위가 발생되어 있기 떄문에 5Hz미만의 낮은 고유 진동수를 유지할 수 있다.

Oli Damper Mount의 적용 용도
냉각탑의 고효율 방진용
고중량 고효율 장비 방진용(반도체 생산 Line)
충격진동이 큰 장비의 방진용
주변 충격력 진동에 민감한 장비 방진용
표준화

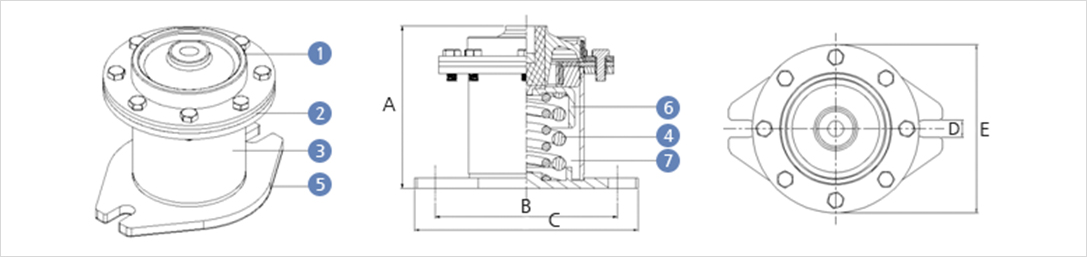

No. 품명 재질 규격
1 Upper Cap CR&GC KS M 6617, KS D 4301
2 Middle Cap CR&GC KS M 6617, KS D 4301
3 Lower Housing SS40 KS D 3503
4 Coil Spring SUP9, HSW3 KS B 2402, KS B 2403
5 Non Skid Pad CR KS M 6617
6 Inner Damper GC KS D 4301
7 Damper Oil - FLUID OL
Model 적용하중, kgf Dimensions, mm
A B C D E Level Bolt
VDM-500 500 160 149 184 18 124 M12
VDM-1000 1,000 160 149 184 18 124 M12
VDM-1500 1,500 197 220 270 22 212 M20
VDM-2000 2,000 197 220 270 22 212 M20
