방위사업분야 제품개발
NATIONAL DEFENCE AREA TECHNICAL DEVELOPMENT
방위사업분야 제품개발
National Defence Area Technical Development

국방분야 개발, 유체소음기 개발, 선박용 엔진마운트 개발, 제품 보완 및 개선

유체소음기 ANOS60 개발
유체소음기
ANOS60
제품소개

함정의 해수 배관소음 저감을 위한 흡음형 소음기

ANOS60 특징
음의 파장이 긴 유체에 효율적으로 저감이 가능하도록 설계
소음기 내부직경이 파이프 직경과 동일하게 유지시켜 2차 소음 발생되지 않음
ANOS60 장점
1kHz이상에서 유체소음 저감성능 우수
복잡한 함정 SIZE에 맞게 콤팩트한 설계
ANOS60 적용 용도
함정 및 잠수정 장비
ANOS60 성능 테스트
ANOS60 음향투과손실[1L] 시험결과
ANOS60 내압피로 시험
시험 조건

- 압력발생용 유체 : 물
- 최대압력 : 4Mpa, 최소압력 : 0.4Mpa
- Frequency : 1Hz
- Cycles : 10,000회
- Wave foam : sine wave

시험 사진
Calibration
시험결과
선박용 엔진마운트 VM-4000

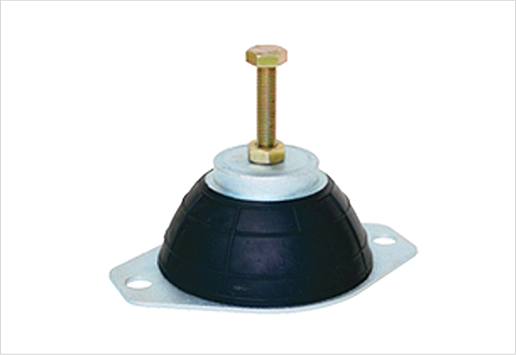

선박용 엔진마운트
VM-4000
제품소개

함정의 엔진 및 공조장비 방진장치

VM-4000 특징
Dome 구조로 3축 방향 진동제어 가능
대변위가 가능해 고유진동수 낮은 장점(fn : 6Hz이하)
엔진 및 정밀 장비에 수동진동절연
선박용 엔진마운트(VM-4000)의 장점
Dome 구조 채택에 따른 3축 방향 진동제어 가능

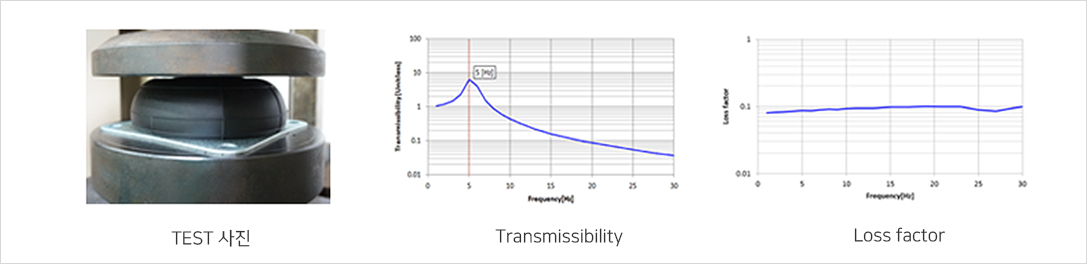

10Hz이상의 저주파 차단효과 우수(fn : 6Hz이하)
선박용 엔진마운트(VM-4000)의 적용 용도
선박 및 잠수정 엔진마운트
정밀기기 및 계측장치

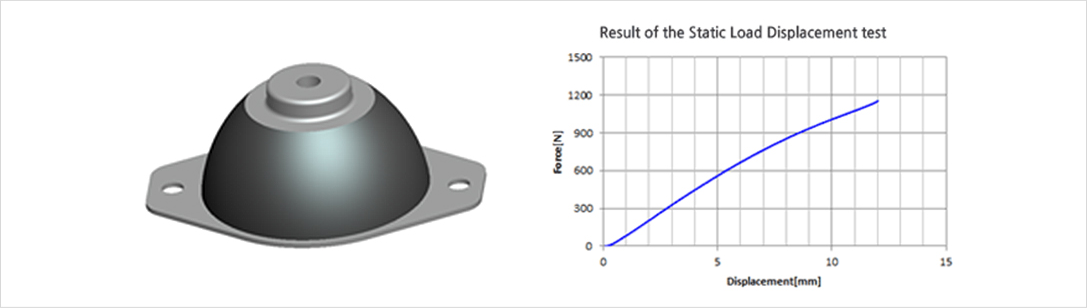

VM-4058

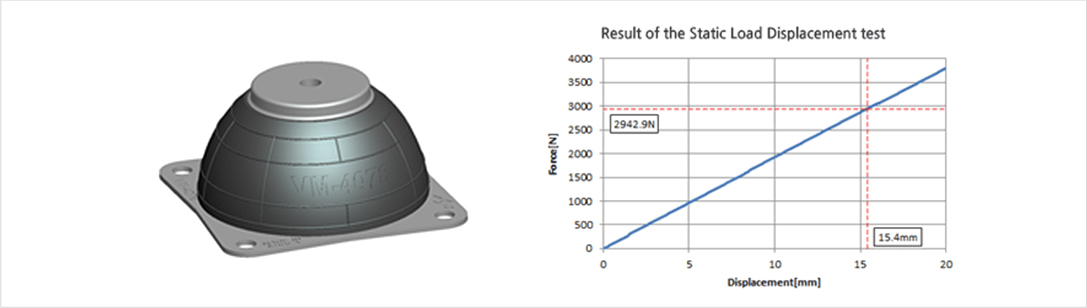

VM-4078
