기술연구소
소음, 진동, 충격 분야의
기술 발전을 선도하는 NSV 기술연구소입니다.
측정 및 진단
MEASUREMENT & DIAGNOSIS
측정 및 진단
Measurement & Diagnosis

중간기계실, 옥상설비, 도로, 철도(지하철) 등 다양한 소음/진동원에 노출되어 민원 발생 및 인체에 악영향이 예상되는 경우, 측정 및 진단 과정을 통해 정확한 원인을 파악하여 최적대책 수립 가능

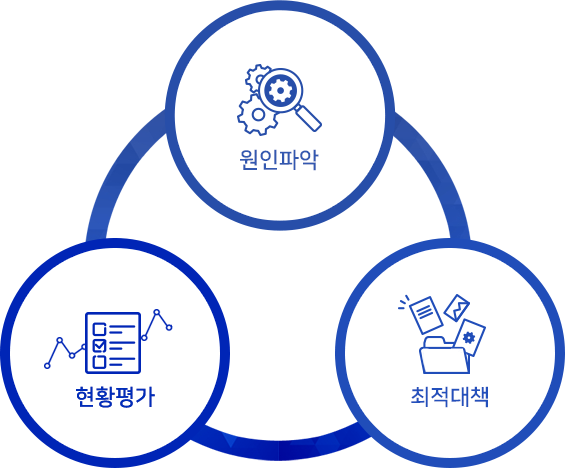

필요성
01
현황평가
관련법규 및 측정기준에 따른 현황 측정
설비, 도로, 철도 및 지하철 운행 시
진동 및 소음 현황 평가
02
원인파악
현장 조사를 통한 주요 전달경로 파악
주파수 분석을 통한 주요 소음원 선별
03
최적대책
설비 특성에 맞는 최적대책 설계
시공 가능성 등 사전협의 과정
PROCESS
현장 소음현황 파악
피해 예상지역 조사
주요 소음원 선별
소음 측정
진동 측정

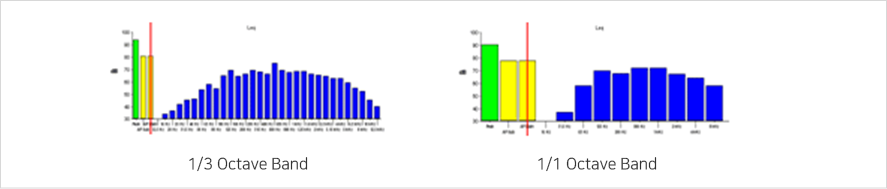

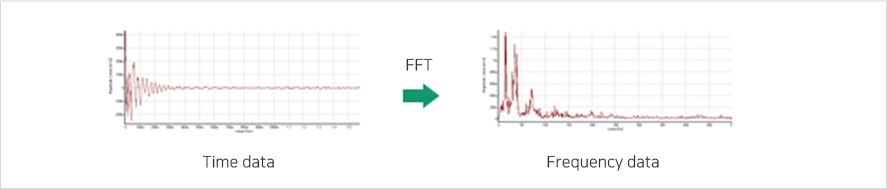

파형 분석, 주파수 분석
PEAK 주파수 파악
설비에 의한 발생량 파악
소음 측정
진동 측정
대상 지점에서의 영향 및 피해 가능 여부 평가
대책 필요 여부 평가

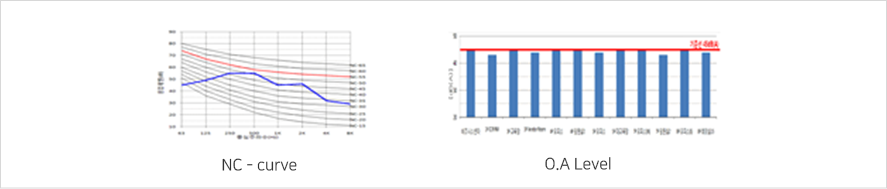

소음평가
실내 소음 측정
Room noise measurement
프로젝트 개요

- 지상층에 위치한 기계실 설비 및 각종 소음/진동 발생 설비 가동 시 하부 주거 및 오피스 구간 소음 영향 측정
- 지하층 전철 통과시 지하철에 발생되는 진동으로 인한 구조 소음 측정
- 소음/진동 측정을 통하여 권장기준치 초과 여부 확인
- 소음/진동이 영향을 미치는 지점 확인

실외 소음 측정
Outdoor noise
프로젝트 개요

- 외부 소음 유발 발생 설비 소음 측정
- 공장 부지 경계 소음 측정
- 공사장 장비 가동 시 소음 측정
- 지하철 환풍구를 통해 발생되는 소음 측정
- 외부 소음에 대한 인근 거주지 부지 경계 소음 측정

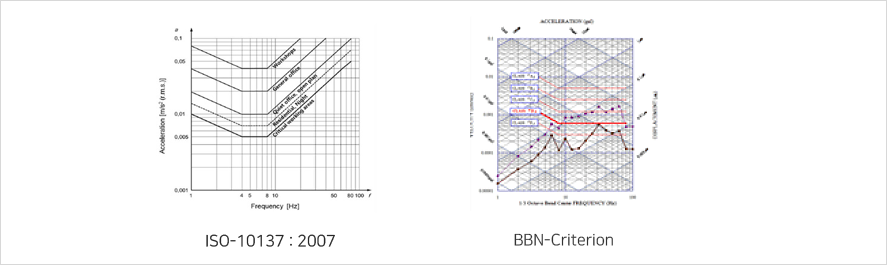

진동평가
건축물 진동 측정
Building Vibration measurement
프로젝트 개요

- 지하철 인접지역에 신축되는 건축구조물의 진동 및 구조 소음 영향 평가

측정 위치

- 현재 건설되어있는 부분 중 지하철로부터 가장 영향이 높을 것으로 예상되는 부분에서 측정을 실시

설비 진동 측정
Equipment vibration measurement
프로젝트 개요

- 설비 가동 시 설비 진동 특성에 따른 주파수 분석
- 설비 가동 시 바인장치 종류에 따라 진동 전달률 및 동적 변위 측정

측정 위치

- 설비 가동 시 진동영향성이 높은 구간 진동 측정
- 방진 유무에 따른 설비 및 진동 측정

FRF 측정 및 모드 형상
FRF measurement and mode features
프로젝트 개요

- 설비 가동 시 설비 진동 특성에 따른 주파수 분석
- 설비 가동 시 바인장치 종류에 따라 진동 전달률 및 동적 변위 측정

측정 위치

- 설비 가동 시 진동영향성이 높은 구간 진동 측정
- 방진 유무에 따른 설비 및 기초 Base 진동 측정
