지하철 진동영향평가
GROUND VIBRATION EVALUATION
지반 진동 평가
Ground Vibration Evaluation

도로 및 철도교통(지하철)에 의한 지반진동 피해 및 대상 지역(민원 예상지)에서의 진동 예측과 진동 규제 기준 만족 여부 평가, 사업장 부지 경계에서의 지반 진동 영향 예측 및 효과적이고 최적화된 방진 대책 수립

필요성
01
민원예방
지하철(철도) 및 도로교통에 대한 진동 민원사례 증가
진동유발 설비에 대한 진동 기준 적합 유무 평가
민원 발생에 의한 기업이미지 실추 및 보상문제 사전 대응
02
원인규명
진동의 정확한 원인 분석
신규사업장(업무시설) 설계 시 지반을 통한 진동영향성에 대한 진동 영향성 평가
미대책으로 발생되는 방진 후 시공에 대한 차후 기술적 제약 예방
03
환경문제 해결
진동원에 대한 영향성 및 대책효과 분석
방진재사용 등 최적 방진설계
과설계로 인한 시공비 증가 방지

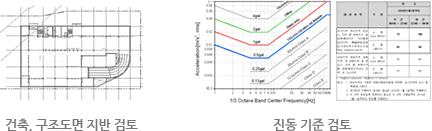

PROCESS
토질 층(지반 구성), 진동원, 건물 배치
ANSYS / NASTRAN
해석 Modeling
Simulation 및 Level Countour 작성
해석결과 검토
최적안 도출
발주처 협의(경제성, 설비운영성)
대책안 확정
평가사례 1
지하철 진동 평가
Subway Vibration Evaluation
프로젝트 개요

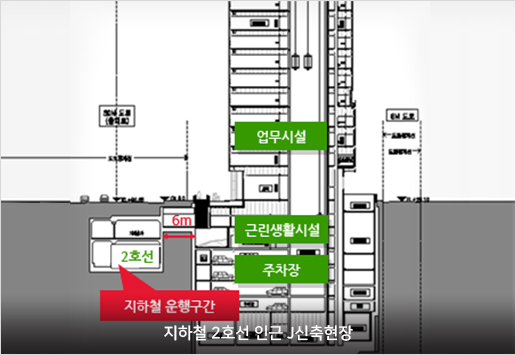

- 지하철 2호선 운행 구간 인근에 신축 빌딩 예정
- 지하철 운행 시 발생 진동에 의한 업무시설에서의 진동/구조소음 검토
- 진동/소음 권장기준 비교 후 초과 시 방진대책 적용
- 방진대책-HD-MAT-50T를 이용한 방진(Slurry WALL 공법 적용)
- 방진 대책 후 진동/소음 권장 기준 만족

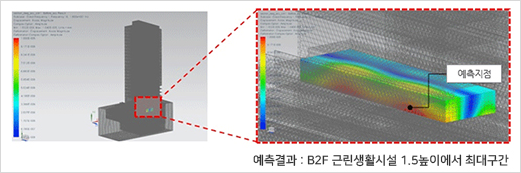

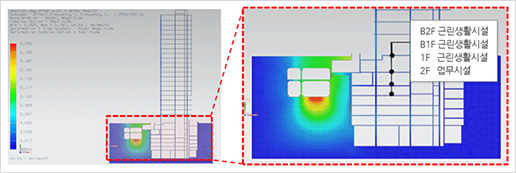

현황예측

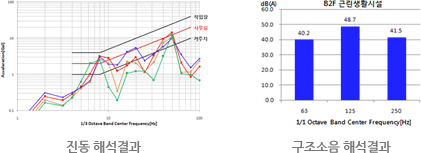

진동예측
구조소음 예측

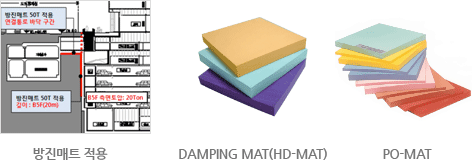

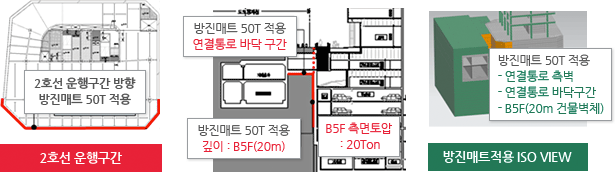

방진대책
경제성 고려 후 최소적용 면적구간에 방진매트 설치

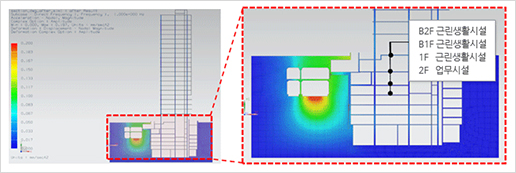

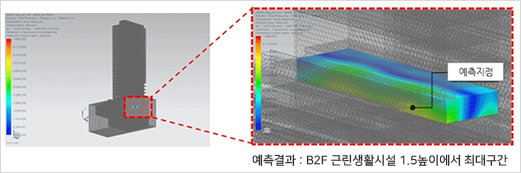

방진대책 후 예측
진동예측
구조소음 예측

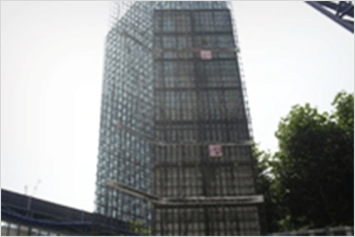

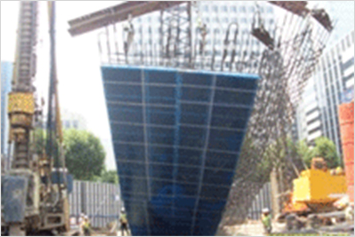

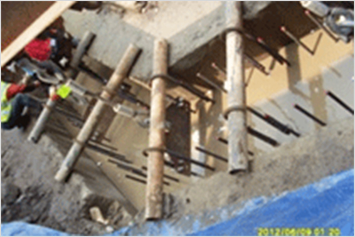

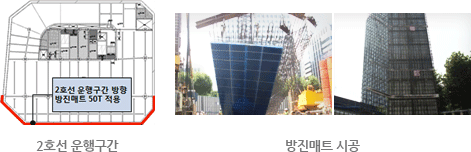

방진대책 시공
4Slurry Wall 공법구간에 대한 방진매트 설치
> STEP 1

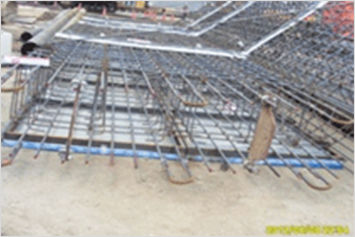

- 철근 케이지 방진프레임 부착
> STEP 2
- 철근 케이지 + 방진매트 양중
> STEP 3
- 연속벽 삽입을 위한 양중
> STEP 4
- 삽입 중 1
> STEP 5
- 삽입 중 2
> STEP 6
- 삽입 완료 : 이 후 콘크리트 타설
평가사례 2
지하철 진동 평가 2
Subway Vibration Evaluation 2
프로젝트 개요

- 지하철 4호선 운행 구간 인근에 신축 빌딩 예정
- 지하철 운행 시 발생 진동에 의한 업무시설에서의 진동/구조소음 검토
- 진동/소음 권장기준 비교 후 초과 시 방진대책 적용
- 방진대책-Po-MAT-50T를 이용한 방진(C.I.P 공법 적용)
- 방진 대책 후 진동/소음 권장 기준 만족

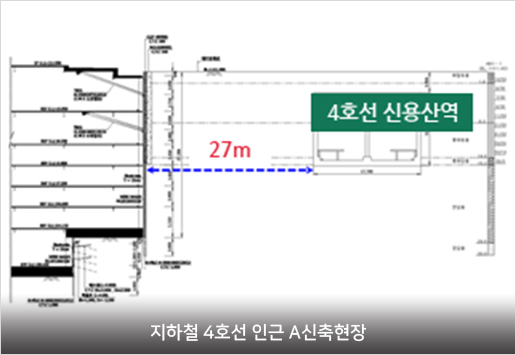

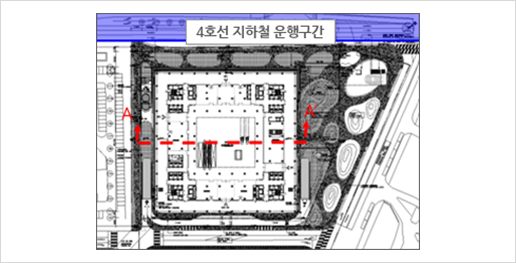

평면도
SECTION A-A’

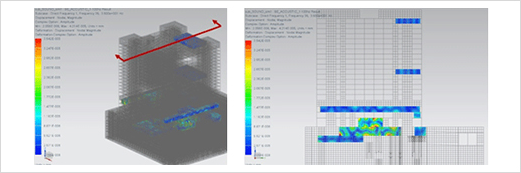

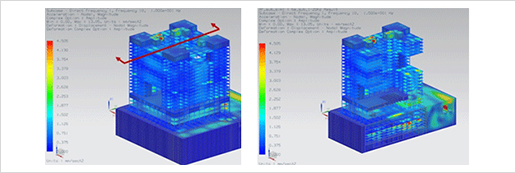

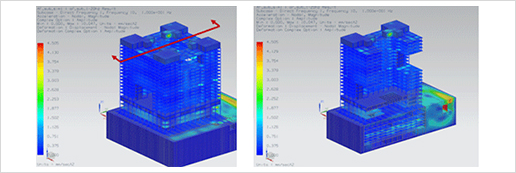

현황예측
진동예측
구조소음 예측
방진대책
경제성 고려 후 최소적용 면적구간에 방진매트 설치

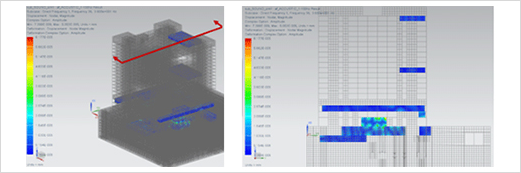

방진대책 후 예측
진동예측
구조소음 예측

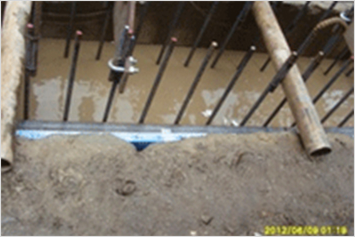

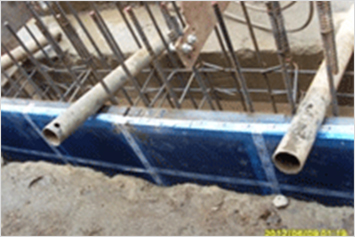

방진대책 시공
C.I.P 공법구간에 대한 방진매트설치
평가사례 3
병원 건물 (진동 검토)
Hospital buildings (Vibration review)
프로젝트 개요

- 병원 건물 신축
- 지하철 및 건물 내부설비(공조기, pump, 냉각탑) 등에서 발생되는 진동이 정밀장비구간(수술실)에서의 진동 검토
- 진동 권장 기준 비교 후 초과시 방진대책 적용
- 방진대책-방진 스프링 및 PO-MAT-50T를 이용한 방진
- 방진 대책 후 진동/소음 권장기준 만족

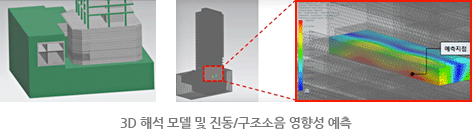

3D Modeling
현황예측
진동예측
방진대책
지하철 진동 대책 : Po-mat 50t (방진매트)를 이용한 방진대책
실내 설비 진동 대책 : HD-MAT-25t (댐핑매트)를 이용한 이중바닥 시스템 적용
대책 후 예측
진동예측
