건축물 소음진동 영향평가
Structure Noise & Vibration Evaluation
건축물 소음 진동 평가
Structure Noise & Vibration Evaluation

건축설비 등 소음진동 유발 장비 가동 시 피해예상지점에 대한 사용성 평가 (진동/미진동, 동강성, 공조소음, 투과소음, 구조소음 등)

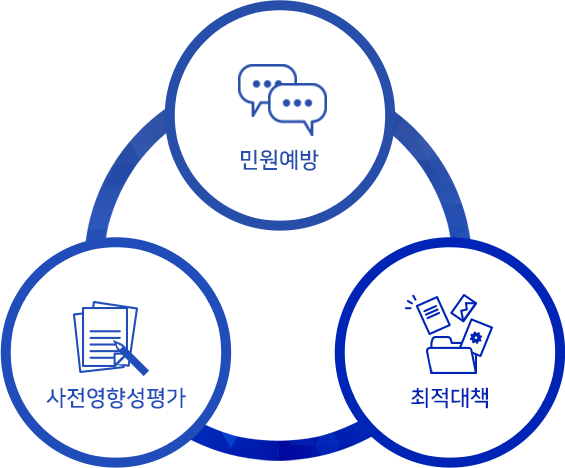

필요성
01
민원예방
건물 운용 관련 설비 가동 시 소음/진동으로 인한 세대 민원 예방
정밀장비 설치구간에 대한 진동영향성 확인
민원 발생 시 발생하는 기업이미지 실추 및 피해 보상에 의한 경제적 피해 에 대한 사전대처
02
사전영향성평가
자료 검토 및 현장조사를 통한 원인 분석
신규사업장(정밀장비시설)설계시 구조물을 통한 정밀 장비 사용에 적합한 진동 영향성 평가
공조실/기계실 상하부층의 층간 진동 및 공조 소음 전달로 인한 영향성 예측
03
최적대책
Simulation을 통한 소음진동원의 최적 방안 설계
과설계로 인한 시공비 증가 방지
사전 예측을 통한 미흡한 투자로 인한 이중투자 및 과설계로 인한 과잉투자
PROCESS
소음진동원(회전체 설비, 확성기, 중장비, 보행충격, 배관 등)

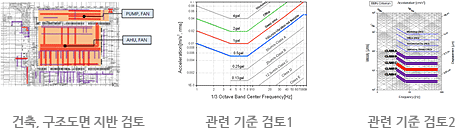

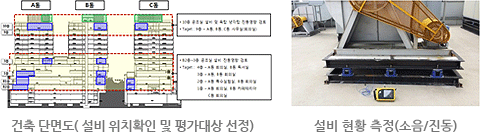

건축도면/구조도면 등 설계 관련 자료 검토
ANSYS / NASTRAN / RAYNOISE
해석 Modeling

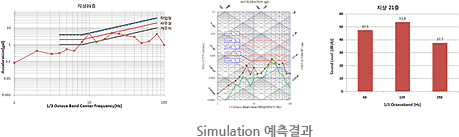

Simulation 및 Level Contour 작성
해석결과 검토
최적안 도출
발주처 협의(경제성, 설비운영성)
대책안 확정
평가사례 1
반도체 공장 (미진동 검토)
Semiconductor factory (Micro motion review)
프로젝트 개요

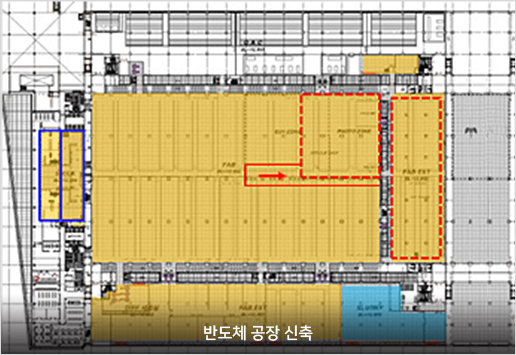

- 반도체 공장 신축
- 공장 운영시 설비에서 발생되는 진동이 정밀장비 설치 구간에 대한 미진동 검토
- 정밀장비 허용 기준 비교 후 초과시 방진대책 적용
- 방진대책-HD-MAT-50T 및 제진대를 이용한 방진
- 방진 대책 후 진동 권장기준 만족

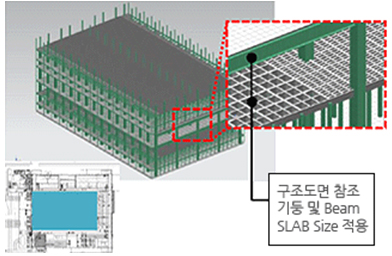

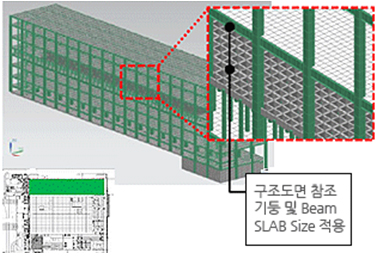

3D Modeling

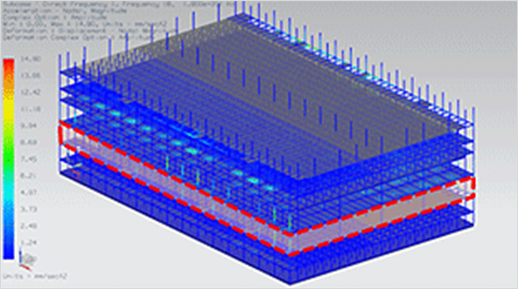

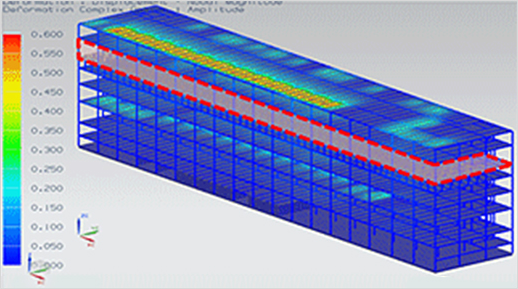

현황예측

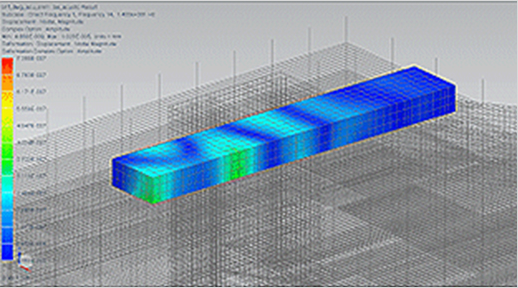

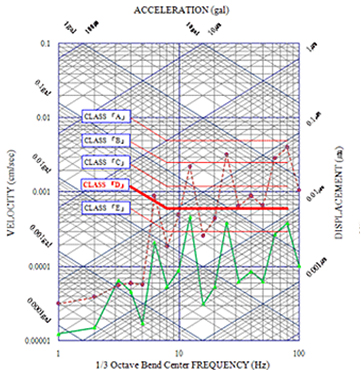

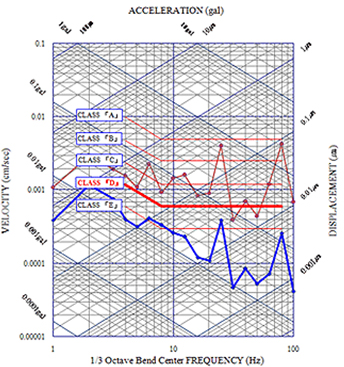

미진동 해석결과 비교
방진대책

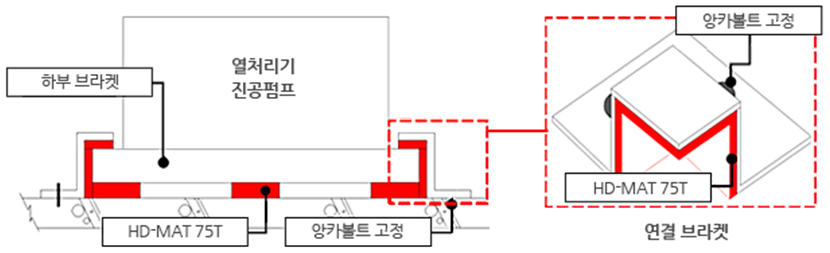

CASE1 - 댐핑 매트를 이용한 방진대책

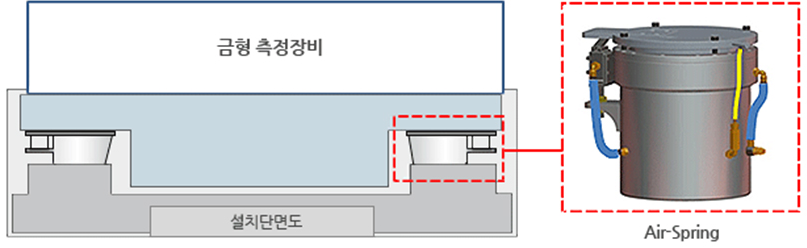

CASE1 - Air-Spring Mount 설치를 통한 제진 System
평가사례 2
오피스 건물 (소음/진동 검토)
Office buildings (Vibration / Structure noise review)

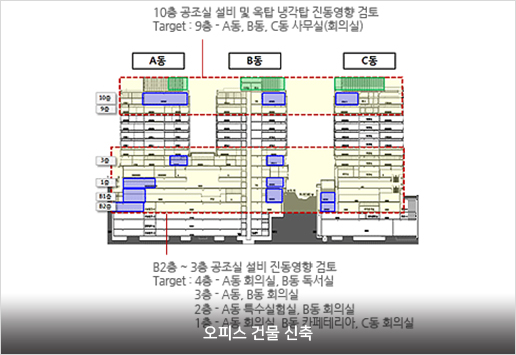

프로젝트 개요

- 오피스 건물 신축
- 건물 내부설비(공조기, pump, 냉각탑)등에서 발생되는 소음/진동으로 인한 오피스 구간 및 거주공간에서의 소음/진동 영향성 검토
- 진동/소음 권장 기준 비교 후 초과시 방진대책 적용
- 방진대책-방진 스프링 및 PO-MAT-50T를 이용한 방진
- 방진 대책 후 진동/소음 권장기준 만족

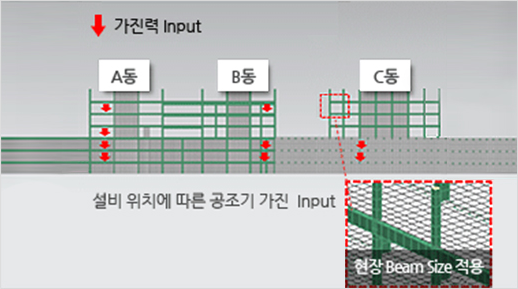

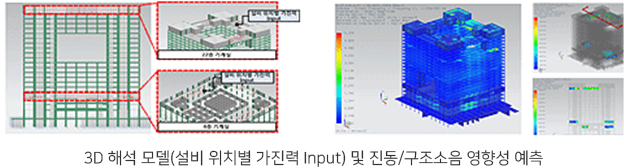

3D Modeling

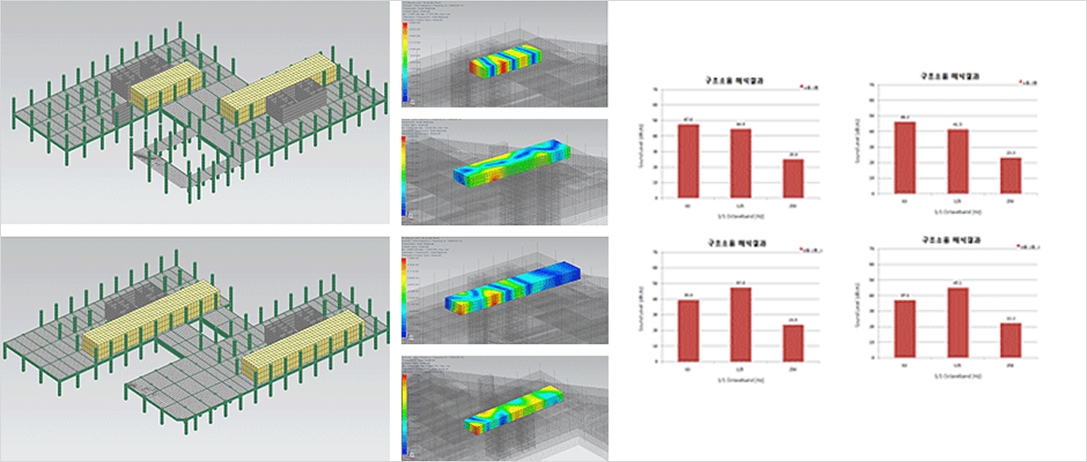

현황예측

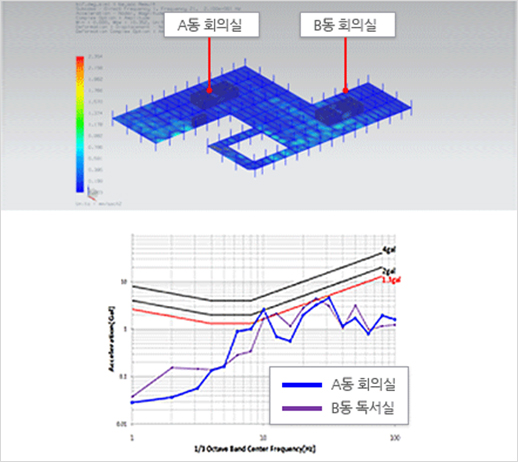

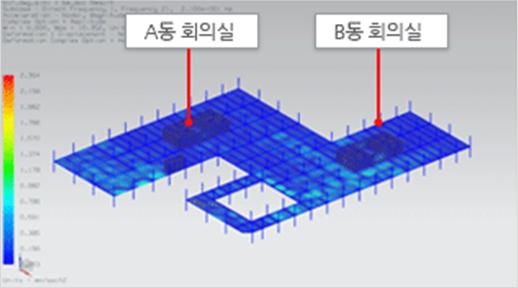

진동예측
소음예측

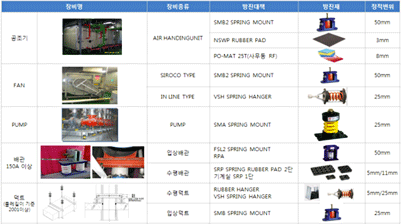

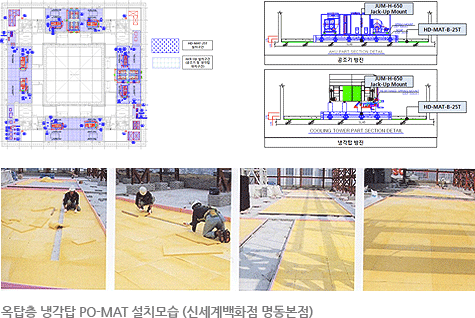

방진대책

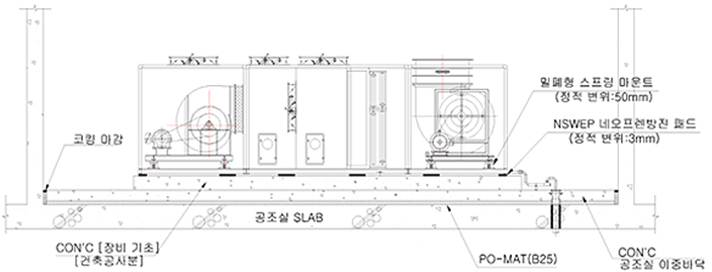

공조실 전체 이중바닥 상세도

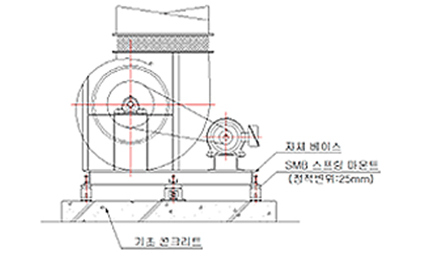

SIROCCO FAN 방진 상세도

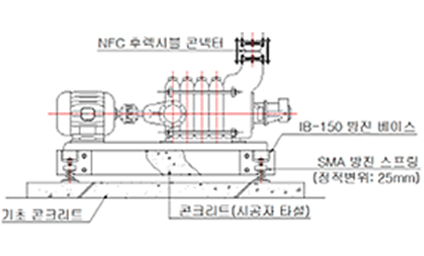

MULTI STAGE PUMP DETAIL

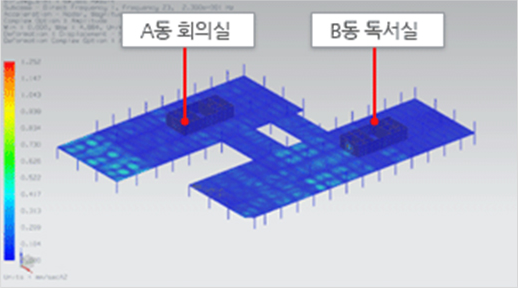

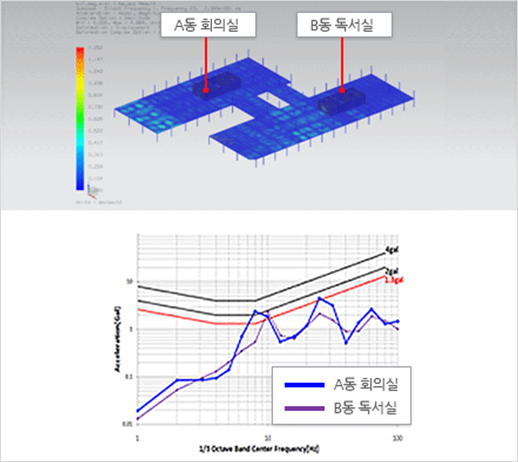

대책 후 예측

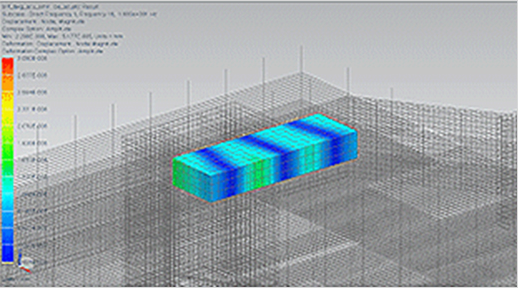

진동예측
소음예측
평가사례 3
병원 건물 (진동 검토)
Hospital buildings (Vibration review)
프로젝트 개요

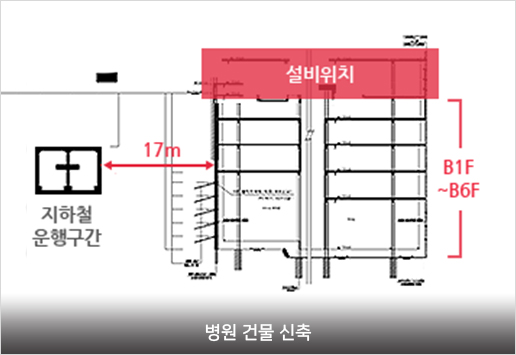

- 병원 건물 신축
- 지하철 및 건물 내부설비(공조기, pump, 냉각탑) 등에서 발생되는 진동이 정밀장비구간(수술실)에서의 진동 검토
- 진동 권장 기준 비교 후 초과시 방진대책 적용
- 방진대책-방진 스프링 및 PO-MAT-50T를 이용한 방진
- 방진 대책 후 진동/소음 권장기준 만족

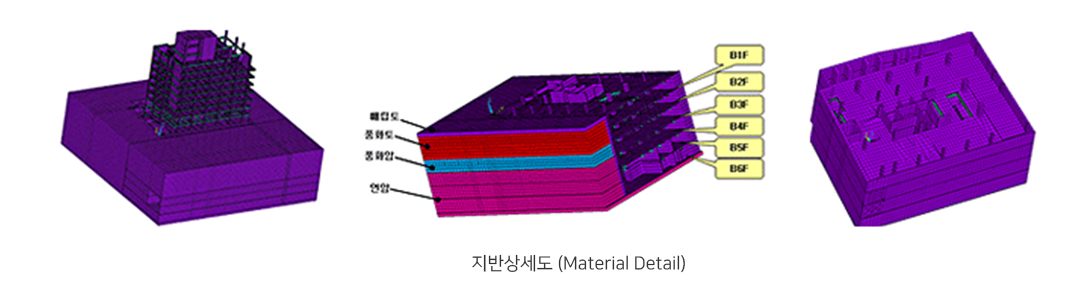

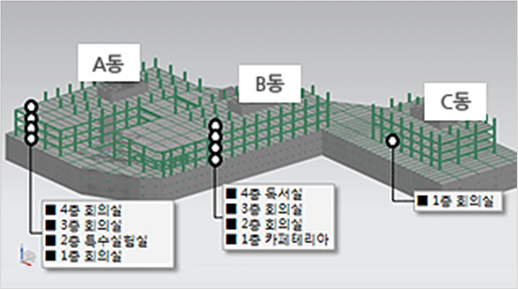

3D Modeling

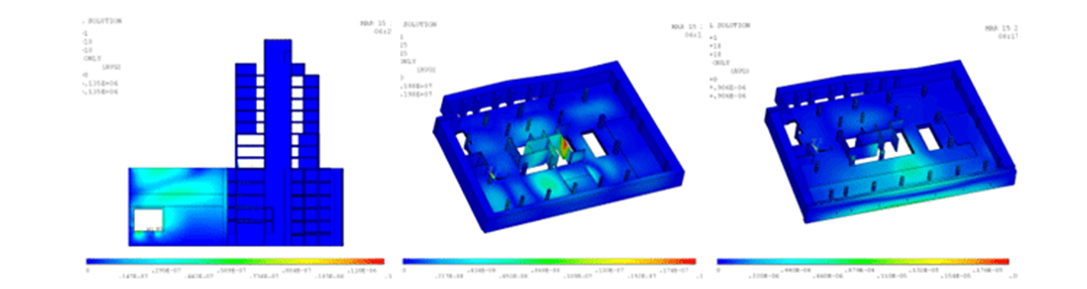

현황예측
진동예측
방진대책

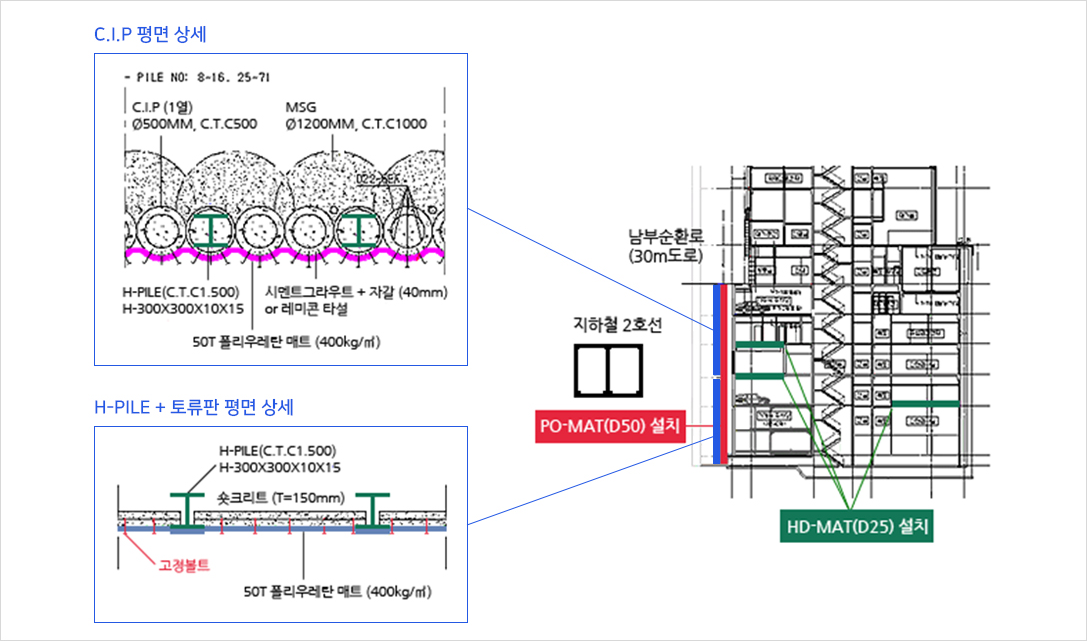

지하철 진동 대책 : Po-mat 50t (방진매트)를 이용한 방진대책
실내 설비 진동 대책 : HD-MAT-25t (댐핑매트)를 이용한 이중바닥 시스템 적용
대책 후 예측
진동예측
